产品简介

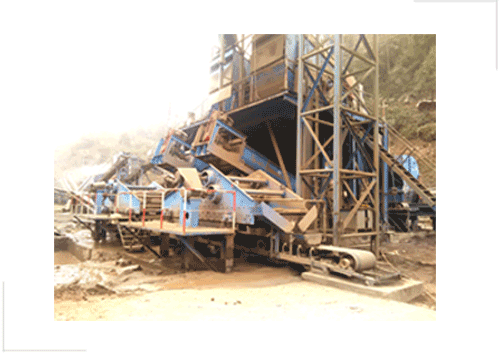

GP系列尾矿处理脱水筛是专门根据金属尾矿特点而专门研制的一种用于各种金属尾矿干排处理的振动筛.是用于:铁矿,金矿,铜矿,钼矿,铅锌矿,重晶石矿,铝矿等各种尾矿的回收干排作业; 它是与金属尾矿的特点相结合的基础上GP系列高频筛。 它是针对我国大量尾矿干排筛存在的诸多问题经过充分论证,调研后而设计的新型高效尾矿回收设备,具有结构简单,造价低,效率高.能耗低.

GP系列尾矿脱水筛也称为矿山尾矿处理、尾矿干屏幕,尾矿处理系统,矿山尾矿脱水筛、矿山尾矿脱水设备,屏幕的尾矿干堆和替代尾矿处理。

技术优势


1.较高的工作效率和回收效率;

2.结构简单,操作方便,工作噪音低;

3.可调节屏幕的振幅;

4.轴承采用特殊的轴承振动设备;

5.聚氨酯屏幕,长寿命,固定可靠;

6.采用有限元分析软件;

规格参数


Model Sievewidth (mm) Sievelength (mm) Sievesquare (m²) Sieve holesize (mm) Power (kw) Capacity (t/h) Overall dimensions LxWxH(mm)
GP1837 1800 3700 6.7 0.2-0.5 2*7.5 50~100 3963*3013*1961
GP1842 1800 4200 7.6 2*7.5 60~110 4573*3013*1973
GP2437 2400 3700 8.9 2*11 80~130 3986*3745*1961
GP2442 2400 4200 10.1 2*11 90~150 4595*3745*2032



工作原理

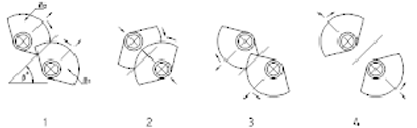

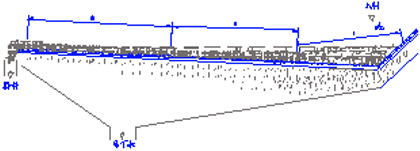

振动筛工作原理
脱水原理

GP系列矿山尾矿的屏幕是由两个振动马达, 使屏幕筛运动对联机达到过滤的目的。 随着屏幕上的振动,集中尾矿材料上下不断扔在屏幕上, 材料是放松和筛坠毁,小号的材料过滤筛孔。 最后它达到分类的目的,脱水和脱泥。

组成描述


  • 筛子
  • 旋流器
  • 支承装置
  • 电机与电机架
  • 振动器
  • 万向传动轴
  • 胶带联轴器

筛箱由筛框、筛面及筛面固定装置等组成。

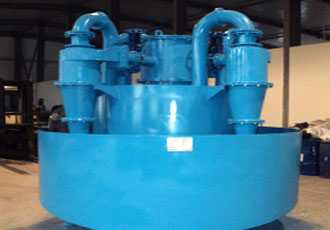

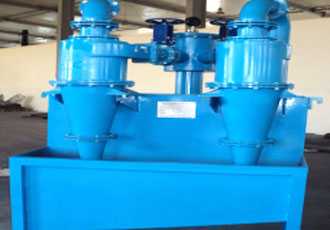

提取低水泥浆,泥浆泵,然后收集细沙的离心力气旋。

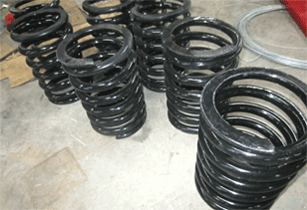

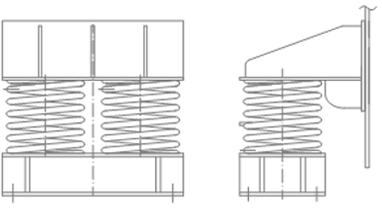

本筛通过四组支承装置与基础联接。支承装置主要由上座、螺旋弹簧及底座组成。

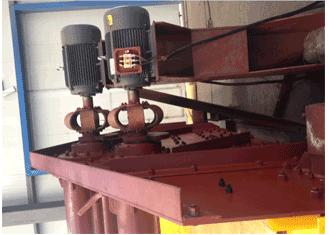

本筛采用2个普通Y系列电动机,通过螺栓与电机架联接,电机架为焊接结构。

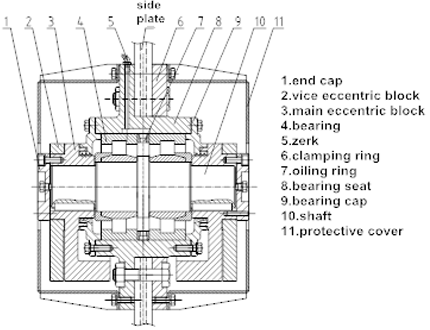

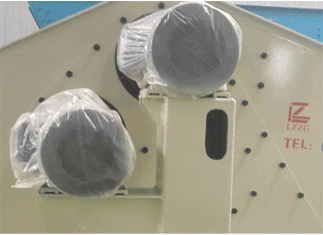

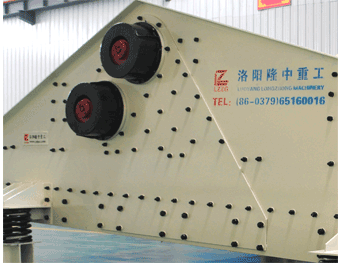

振动器主要由轴承座,滚动轴承,主偏心块、付主偏心块、轴、注油装置和防护罩等组成。调节主、付主偏心块夹角可以改变激振力的大小。

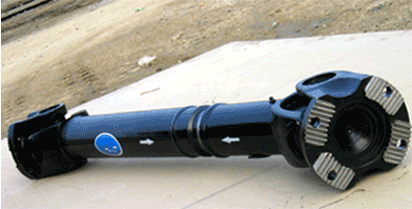

两振动器之间通过汽车万向传动轴传递动力,由于万向传动轴轴向可自由移动,从而避免轴承受轴向力。

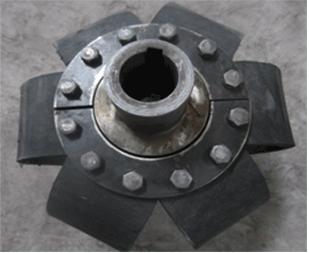

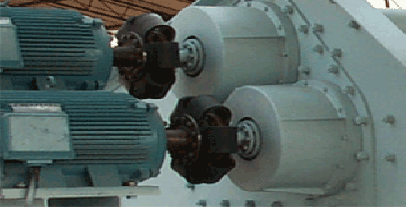

振动器与电动机之间采用胶带联轴器联接,对电机起隔振作用。联轴器由两个半联轴器和胶带组成,两个半联轴器通过压板和螺栓与胶带联接成一个整体。

流程图
